耐磨陶瓷涂料

QUN-722耐磨陶瓷涂料

QUN-722耐磨陶瓷涂料是将耐磨损粒子填充在坚韧的耐高温、耐腐蚀三维树脂网络结构中形成的一种复合材料，它可以预先施涂在设备表面，也可以用于设备被磨损后的修。具备如下特点：

☆   使用快捷方便：36小时内即可使设备投入使用。

☆   性能：拥有良好的防磨损、腐蚀性能。

●   对底材的附着力强。

●   同等条件下的磨损量不到16锰钢的15%。

●   坚韧而耐疲劳，在温度变化剧烈，冲刷严重环境中能持续使用3-5年以上。

●   耐湿热，耐酸碱。

☆   适应性好：能在-60℃～160℃温度范围内稳定工作。

耐磨损+耐高温+耐腐蚀

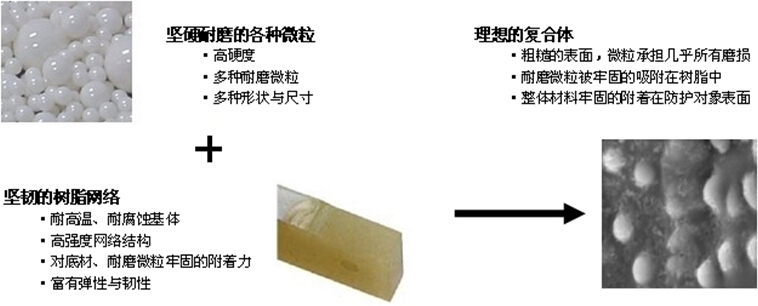

         QUN-722耐磨陶瓷涂料是一种复合材料，它采用二相结构：

       坚韧的树脂三维网络结构

QUN-722耐磨陶瓷涂料构建在一种树脂结构上，树脂固化后能形成三维网络结构，该网络结构具备如下特征：

▲    耐温性良好：选用交联程度高的耐高温树脂。

▲    适应性好：耐水，耐湿热，耐酸碱。

▲    坚韧而富有弹性：拥有对底材优异的附着力，抗冲击性良好，复杂环境中不开裂，不破碎。

坚硬耐磨的微粒填充物

QUN-722弹性耐磨损涂层将坚硬粒子填充在坚韧的三维网络结构中，承担材料的磨损：

▲    坚硬物质整体使用时脆性过大。

▲    分散的坚硬微粒无法承担磨损。

▲    作为微粒镶嵌于网络中时，即耐磨而又坚韧。

坚韧主体+坚硬耐磨粒子，二者和谐配搭，相得益彰！

快捷

 热电、钢铁、水泥、矿厂行业里，时间就是效益。任意一次意外的生产中断，代价都十分高昂。

QUN-722耐磨陶瓷涂料具备如下不可比拟的优势：

▲    从开始施工起，36小时后即可投入使用。

▲    对工种几乎无要求，简单培训，轻松上岗。

▲    能轻松在弯曲、起伏、上下表面完成涂装防护，不留死角。

▲    自身的磨损其轻微。

▲    薄弱部位重点防护，普通部位一般性防护，实现差异化。

▲    使磨损与腐蚀可控、可计划。

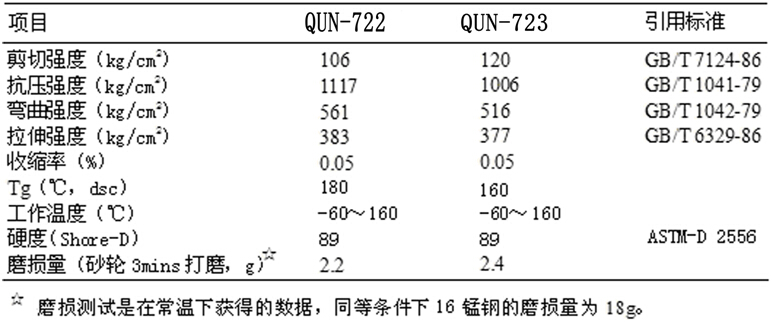

性能优异

使用简单

◇    底材打磨与清理

将锈斑与杂物清，保证底材表面粗糙、洁净。

◇ 准确称量两个组分

   用电子秤A,B称量二组分的重量比为4:1。

◇ 在光洁、平整的表面（如瓷砖）配胶

  ● 先称取A组分800克，平铺开来。

   ● 再准确称取B组分200克，均匀平铺在A组分表面。

   ● 混合：用刮刀进行“堆起-铺开-堆起-…”反复操作。

   ● 建议每次配胶量为1KG。建议执行的混合时间在10分钟左右。

◇ 逐层刮涂

   ● 用三角刮刀先刮涂一层，一层要压紧，压实。

   ● 刮涂至目标厚度。

   ● 配完的胶40分钟内用完。

◇    维护

   ● 刮涂完成后会形成粗糙表面，如需平整表面可用其它表涂覆盖。

● 刮涂完成后24小时内勿挤压、踩踏。24小时后即可使用。

●  力学性能的实现可能需要3天-7天，但25℃下，24小时后可以使用。

●  在低温下施工可以用碘钨灯照射以提高固化速度，请注意不要直接使涂层温度急升到100℃以上。

效益显著

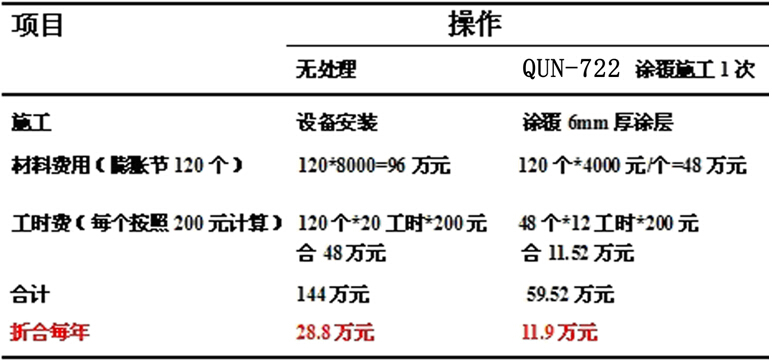

   使用QUN-722耐磨陶瓷涂料的经济效益十分显著，仅以某电厂一台机组煤粉管中的膨胀节防磨损为例，简单测算结果如下：

以上测试为简单测试，实际执行中使用QUN-722耐磨陶瓷涂料的综合效益十分显著。

低碳环保

用更加与环保的涂层来取代传统防磨损工艺是一种趋势，这是历次材料磨损会议与会专家的意见。

◎    树脂基复合材料本身就意味着更少的温室气体排放与资源消耗。而传统金属材料总是伴随多得多的资源消耗与环境负担。

◎    树脂基复合材料的磨损量小，完成相同的使命，其资源消耗与环境排放不到传统手段的二十分之一。

◎    用于冲刷与冲击磨损防护时，树脂基材料在使用时对资源的占用也小。

使用树脂基复合材料意味着低得多的经济成本。

维护工作从此轻松

◎    以前煤粉管的泄露防不胜防，不论刮风下雨，严寒酷暑，都需要随时面对，防不胜防。使用耐磨涂层后，只需要每年的例行维护期检查一下就可以了。

◎    无论是采用堆焊还是陶瓷防磨损工艺，都不如涂层防护好操作，尤其是堆焊工作，危险而且对身体伤害不可避免；而陶瓷片也难免会有破裂，弯道处也无法修补，耗费工时严重。
